설계를 배우고 싶은데 뭐부터 들어야 할지 헤매는 경우가 많아요. 유튜브로 기초만 훑다 보면 금세 막히고, 바로 실무로 뛰어들자니 단축키와 레이어 규칙이 정리가 안 되죠. 사실 흐름만 제대로 잡으면 학습 효율이 확 달라져요. 작은 예제로 손을 풀고, 짧은 과제로 루틴을 만들고, 마지막에 실무 파일로 마무리하면 금방 감이 와요. 오늘은 그런 흐름을 기준으로 커리큘럼을 쫙 정리해볼게요. 다음 강의부터는 보기만 하지 말고 바로 따라 하실 수 있도록요.
🧭 첫 주차는 환경셋업, 손이 기억하게 만드는 준비
처음엔 인터페이스와 파일 관리부터 가볍게 잡아요. 단위·스냅·그리드, 마우스 줌/팬 감도만 정리해도 화면 조작이 훨씬 편해지거든요. 이때 프로필과 템플릿을 따로 저장해두면 프로젝트 바뀔 때마다 새로 설정할 필요가 없어요. 무엇보다 AUTOCAD인강을 시작할 때 개인 단축키와 도구 팔레트를 초반에 묶어두면 뒤로 갈수록 속도가 계속 붙어요.
둘째는 레이어 규칙이에요. 색·선가중치·선종류를 표준화하고, 이름 규칙을 접두어로 통일해 두면 도면이 한결 또렷해요. 치수 스타일, 문자 스타일도 템플릿에 세트로 저장해두면 프로젝트마다 같은 느낌으로 시작해요.
마지막으로 파일명 규칙과 폴더 구조를 고정하세요. 프로젝트_도면명_버전_날짜로만 정리해도 검색·회수가 훨씬 쉬워져요. 이런 준비가 되어 있으면 본격 드로잉 단계에서 손이 거의 안 흔들려요.
✏️ 드로잉 기본기, 선 하나부터 정확하게
라인·폴리라인·오프셋만 정확하면 대부분의 형상이 만들어져요. 객체 스냅과 추적각을 켜고, 정교한 코너는 TRIM/EXTEND, 곡면 연결은 FILLET로 정리해요. 복잡해 보이는 패턴도 배열과 기하 구속으로 되풀이를 줄이면 금방 완성돼요.
치수는 스타일로 통일하는 게 핵심이에요. 화살표·문자 크기·공차 규칙을 미리 정해두면 수정이 거의 없어져요. 블록은 반복 요소를 담는 그릇이라 생각하고 기준점을 일정하게 두면 배치 정확도가 확 올라가요.
도면 정리는 항상 PURGE와 OVERKILL로 마무리하세요. 중복 객체와 쓰지 않는 스타일을 털어내면 용량도 줄고 실행도 가벼워져요. 이 단계까지 가면 AUTOCAD인강 초반 목표인 ‘손에 익는 기본기’가 자연스럽게 완성돼요.
📐 실무 도면 구성, 보기 좋게·빨리 수정되게
모델 공간에서는 형상, 종이 공간에서는 배치와 출력만 다룬다는 원칙을 세우면 헷갈림이 줄어요. 뷰포트 축척을 표준값으로 고정하고, 레이어 VP Freeze로 보기 전용 숨김을 쓰면 원본 건드리지 않고 출력만 다듬을 수 있어요. 표·제목란은 블록과 속성으로 만들어 자동 채우기를 설정해두면 관리가 훨씬 수월해요.
외부참조(XREF)는 상대 경로로 저장해 협업 폴더 이동에도 끊기지 않게 해요. 레이어 상태를 저장해 현장·검토·출력 뷰로 나눠두면 상황 전환이 빨라요. 여기에 AUTOCAD인강 중반부에서 배우는 시트 셋업과 플롯 스타일만 더하면, 회의 전날에도 출력이 안정적으로 떨어져요.
마감 전에는 도면 기준선과 치수 기준이 일관한지 한 번만 더 체크하세요. 작은 불일치가 전체 퀄리티를 좌우해요.
⚡ 속도 올리는 단축키·매크로, 손이 쉬지 않게
반복 명령은 별칭으로 짧게 줄이고, 스페이스·우클릭 재실행을 습관으로 만들면 클릭 수가 눈에 띄게 줄어요. PEDIT로 다중 편집, QSELECT로 조건 선택, LAYISO로 국소 작업처럼 흐름을 이어주는 명령을 즐겨 쓰면 체감이 달라져요. 특히 첫 주에 만든 툴 팔레트와 스크립트를 이어 붙이면 AUTOCAD인강 후반부 과제가 훨씬 쾌적해져요.
대형 도면은 하드웨어 가속과 선택 미리보기 설정만 조정해도 부드러워져요. 외부참조와 이미지는 해상도를 적절히 낮추고, 필요할 때만 로드하는 걸 추천해요.
저장 지연이 거슬리면 로컬에서 작업 후 동기화하고, 자동 저장 주기를 조금 늘려보세요. 작은 세팅이 집중력을 오래 지켜줘요.
🤝 협업 규칙, 버전이 달라도 안 꼬이게
파일명과 폴더 구조를 팀 공통 규칙으로 고정하면 왕복이 확 줄어요. 외부 전달은 eTransmit으로 묶어 폰트·SHX·참조를 함께 보내면 열리지 않는 사고를 거의 막을 수 있어요. 변경 이력은 주석 클라우드와 리비전 블록으로 남겨두면 추적이 쉬워요.
버전 호환이 필요하면 하위 DWG로 저장하기 전에 AUDIT/PURGE로 정리하고, 테스트 출력까지 한 번 점검해요. 색상·가중치 표준(CTB/STB)도 함께 전달해야 상대 환경에서 같은 결과가 나와요.
온보딩 동료에게는 체크리스트와 단축키 표, 그리고 AUTOCAD인강 과제 파일을 같이 주면 금방 속도를 맞추더라고요. 같은 자료로 연습하면 회의 때도 설명이 훨씬 빨라요.
🧰 막힐 때 점검표, 금방 풀리는 포인트
스냅이 이상하게 붙으면 좌표계(UCS)와 객체 스냅 옵션을 먼저 봐요. 선택이 느리면 선택 미리보기나 하이라이트 옵션을 낮춰보세요. 출력이 흐리면 벡터/래스터 설정과 펜 두께를 다시 확인하면 대부분 해결돼요.
외부참조 경로가 꼬였을 땐 상대 경로로 재지정하고 캐시를 지워요. 폰트 깨짐은 SHX 대체 표로 처리하면 금방 풀려요. 그래도 해결이 안 되면 새 도면에 필요한 레이어와 블록만 가져와 ‘깨끗한 복사’를 만드는 방법이 좋아요. 이 루틴을 익혀두면 AUTOCAD인강 튜토리얼 없이도 스스로 문제를 풀기 쉬워요.
마지막으로 출력 전 미리보기에서 축척·여백만 한 번 더 체크하면 큰 사고를 거의 막을 수 있어요.

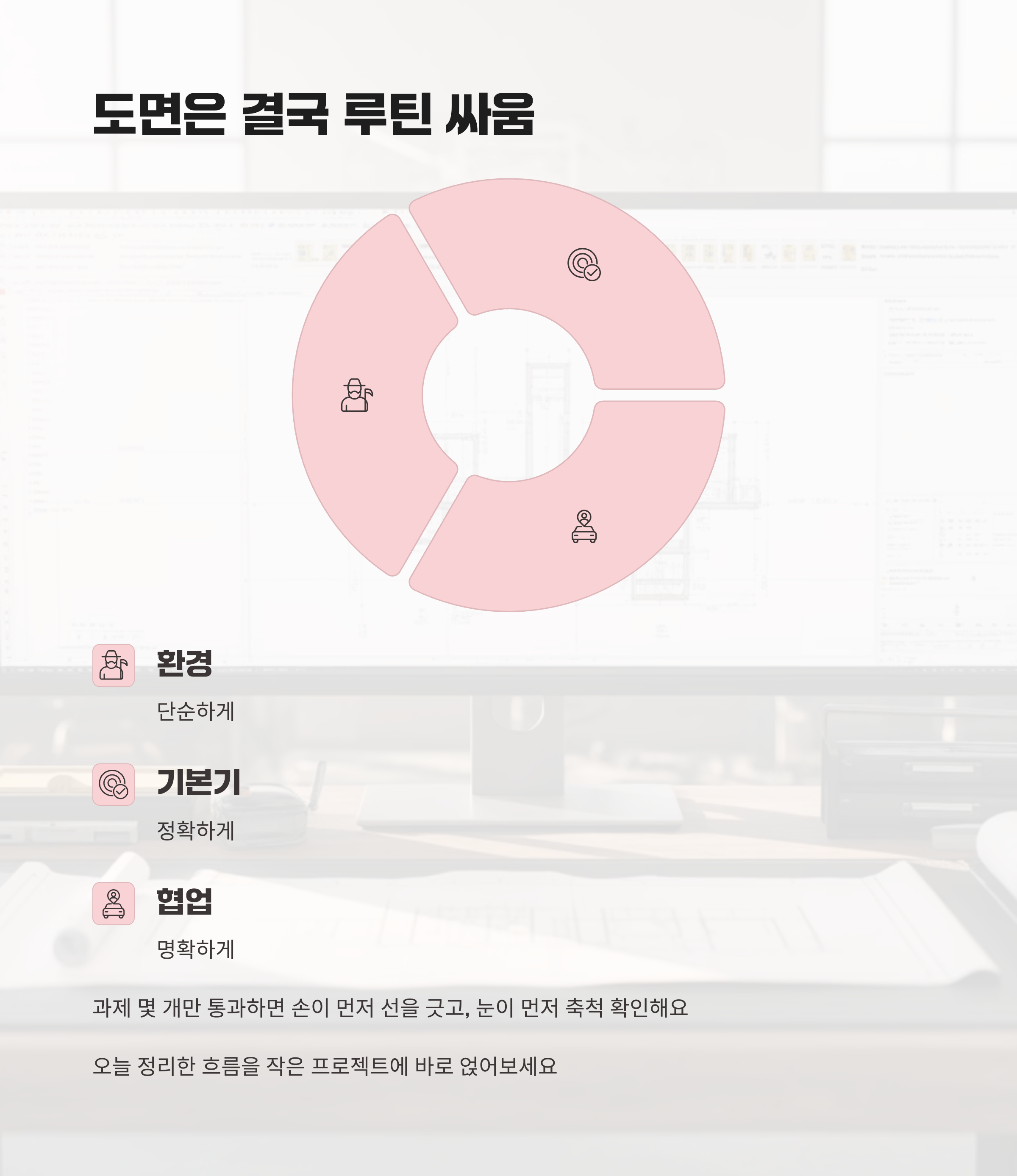

도면은 결국 루틴 싸움이더라고요. 환경을 단순하게, 기본기를 정확하게, 협업 규칙을 명확하게만 잡아두면 작업이 훨씬 가벼워져요. 처음엔 느려도 과제 몇 개만 통과하면 손이 먼저 선을 긋고, 눈이 먼저 축척을 확인해요. 오늘 정리한 흐름을 작은 프로젝트에 바로 얹어보세요. 다음 파일을 열 때는 시작부터 훨씬 수월해져 있을 거예요.
🧠 알고 가면 훨씬 수월해요
Q. 완전 초보면 무엇부터 따라 하면 좋을까요?
A. 인터페이스·스냅·단축키 세팅과 라인·오프셋 연습만 먼저 반복해 보세요.
Q. 실무 도면으로 바로 연습해도 될까요?
A. 가능하지만, 먼저 템플릿과 치수·문자 스타일을 세팅해 놓고 시작하는 게 안전해요.
Q. 큰 도면에서 속도가 너무 느려요.
A. 외부참조 해상도 낮추기와 하드웨어 가속, 불필요 레이어 숨김부터 시도해 보세요.
Q. 협력사랑 버전이 달라서 깨져 보여요.
A. 하위 DWG 저장 전에 AUDIT/PURGE, 폰트·SHX 동봉으로 대부분 해결돼요.
Q. 출력이 흐릴 때 바로 확인할 포인트가 있나요?
A. 벡터 출력, 펜 두께, 축척 고정 세 가지를 먼저 점검해 보세요.
