CANCONVERTER, CAN·CAN FD·게이트웨이 연결 실전 요령



차량이나 설비에서 다른 장치끼리 신호를 주고받아야 하는데, 포트 규격이 서로 달라 낑낑대는 경우가 많아요. 한쪽은 USB나 시리얼만 있고, 다른 쪽은 CAN만 지원해서 어쩔 수 없이 중간에 변환기를 넣게 되죠. 막상 개념만 잡으면 배선, 속도, 종단저항 세 가지만 맞춰도 연결은 금방 끝나요. 장치 간 프로토콜을 억지로 바꾸려고 하기보다, 최소한의 브리지로 데이터를 안정적으로 통과시키는 흐름을 잡아보면 훨씬 수월해져요. 아래 순서대로 체크해 보시면 현장 실수도 확 줄어들 거예요.

---

🔌 변환기 선택, 먼저 물리계층부터 정리해요

가장 먼저 통신 쪽 포트 구성을 봐요. CAN 2.0만 필요한지, CAN FD가 필요한지에 따라 제품군이 갈려요. 반대편은 USB, RS-232/485, 이더넷 중 무엇인지 확인하고, 전원 공급 방식도 점검해요. 이 단계에서 CANCONVERTER 가 어떤 역할을 맡는지 딱 정해두면 이후 설정이 단순해져요. 펌웨어로 프로토콜까지 바꾸는 장비도 있지만, 첫 프로젝트라면 신호 중계와 로깅 기능이 안정적이고 드라이버가 검증된 모델이 좋아요. PC 연동이면 OS 호환, 임베디드면 SDK 유무를 꼭 보세요.

차량 환경이라면 온도 범위와 진동 등급을 챙겨요. 커넥터는 보통 터미널 블록이나 D-SUB을 쓰는데, 장비와 하네스 규격을 맞추면 현장 개조가 줄어요. 통신선은 트위스트 페어를 쓰고, 접지와 전원선은 분리해 노이즈 경로를 끊어두면 초기 품질부터 안정적이에요.

마지막으로 데이터 로깅이 필요하면 내부 메모리와 타임스탬프 정밀도를 체크해요. 동기화가 중요한 프로젝트는 GNSS/RTC 입력을 받을 수 있는지 확인하면 이후 분석이 훨씬 편해져요.

---

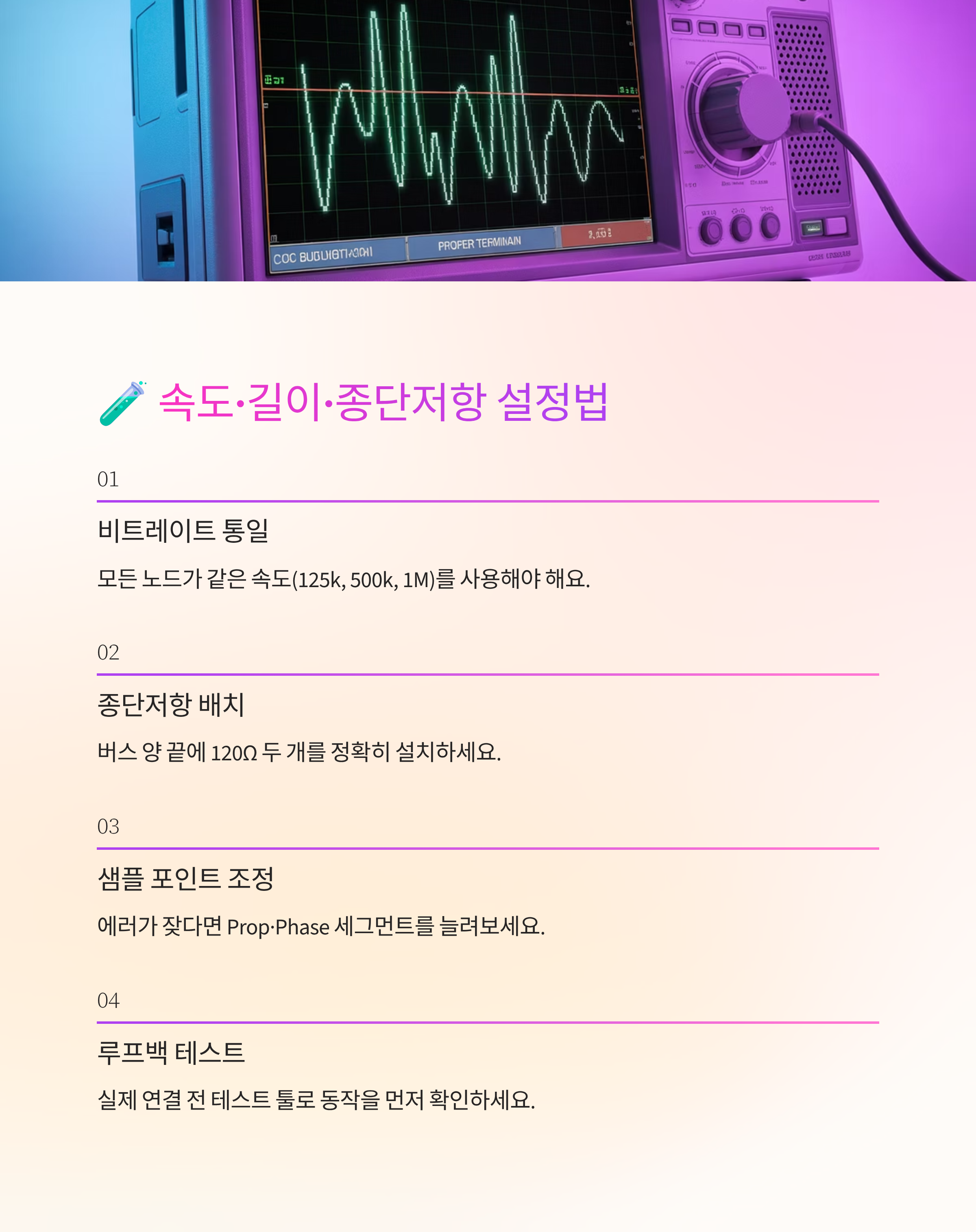

🧪 속도·버스 길이·종단저항만 맞추면 반은 해결

CAN은 모든 노드가 같은 비트레이트를 써요. 125k, 500k, 1M 같은 값 중 네트워크 조건에 맞춰 고르고, 버스 길이에 따라 샘플 포인트를 조정하면 안정성이 올라가요. 길이가 길수록 낮은 속도를, 짧으면 높은 속도를 쓰는 게 정석이에요. 배선은 시작과 끝 120Ω 두 개를 정확히 넣고, 중간 분기선은 짧게 유지해요.

샘플 포인트와 타임퀀텀 설정은 장비마다 표기가 달라 조금 헷갈려요. 기본값에서 에러가 잦다면 Prop·Phase 세그먼트를 조금 늘려 여유를 주면 수신 안정이 좋아져요. 프레임 충돌이 반복될 땐 노드 아이디와 공용 필터를 재정리해요. ACK 에러가 계속 뜨면 배선 단선이나 종단저항 누락을 의심해요.

PC 연결형 변환기면 드라이버 설치 후 테스트 툴로 루프백을 먼저 돌려요. 그리고 반대편 ECU나 센서와 실제 프레임을 주고받아 로그를 남겨요. 이때 CANCONVERTER 의 타임스탬프를 기준으로 다른 장치 시간과 맞춰두면, 추후 분석이 한결 깔끔해져요.

---

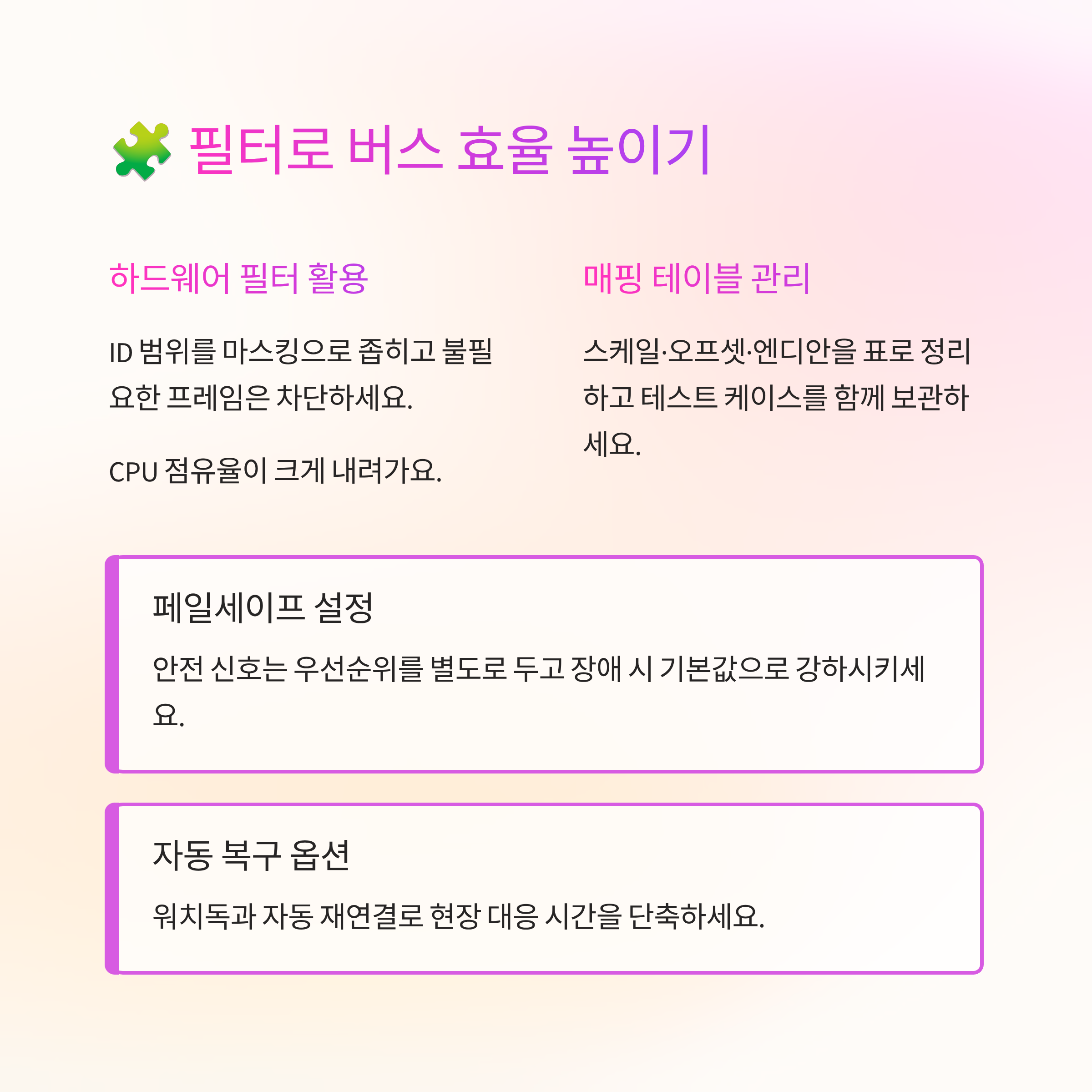

🧩 필터·마스킹만 제대로 써도 버스가 조용해져요

필요한 프레임만 통과시키면 CPU 점유가 크게 내려가요. 하드웨어 필터가 있다면 ID 범위를 마스킹으로 좁히고, 불필요한 주기 프레임은 차단해요. 데이터 바이트 기준 필터가 있으면 이벤트 프레임만 골라낼 수도 있어요. 이렇게 잡음을 줄이면 검출 로직이 튼튼해져요.

게이트웨이로 프레임을 변환할 땐 매핑 테이블을 한 곳에서 관리해요. 스케일·오프셋, 엔디안, 신호 단위를 표로 정리하고 테스트 케이스를 같이 둬요. 특히 CANCONVERTER 를 거치며 주기가 바뀌면 타임아웃 값도 함께 조정해요. 서서히 밀리는 문제는 대부분 주기·타임아웃 불일치에서 시작하더라고요.

안전 신호는 우선순위를 별도로 두고, 장애 시에는 기본값으로 강하시키는 페일세이프를 넣어요. 하드 리셋 없이 복구가 가능하도록 워치독과 자동 재연결 옵션을 켜두면 현장 대응이 빨라져요.

---

🧰 배선과 접지는 생각보다 성능에 큰 영향이 있어요

차체나 설비 접지와 통신 GND의 결선을 애매하게 두면 노이즈가 스며들어요. 별도의 리턴선을 확보하고, 실드가 있다면 한쪽 단에서만 접지해 그라운드 루프를 피해요. 케이블은 전원선과 거리를 두고 교차는 짧게 지나가요. 현장에서 CANCONVERTER 를 금속 랙에 설치할 땐 절연 스페이서를 쓰면 잡음 경로가 줄어요. 커넥터 핀은 납땜보다 크림프가 신뢰성이 높고, 흔들림이 있으면 추가 타이로 고정해 미세 접촉 불량을 예방해요.

커넥터 삽입 전엔 알코올로 한 번 닦아주고, 방수 필요 시 열수축 튜브와 실리콘 부츠를 같이 써요. 장거리면 선 굵기를 한 치수 키워 전압 강하를 줄이면 센서 전원이 안정적이에요.

배선이 복잡해지면 라벨러로 노드명·속도를 포트 근처에 붙여요. 이런 표기만으로도 유지보수 시간이 크게 줄어요.

---

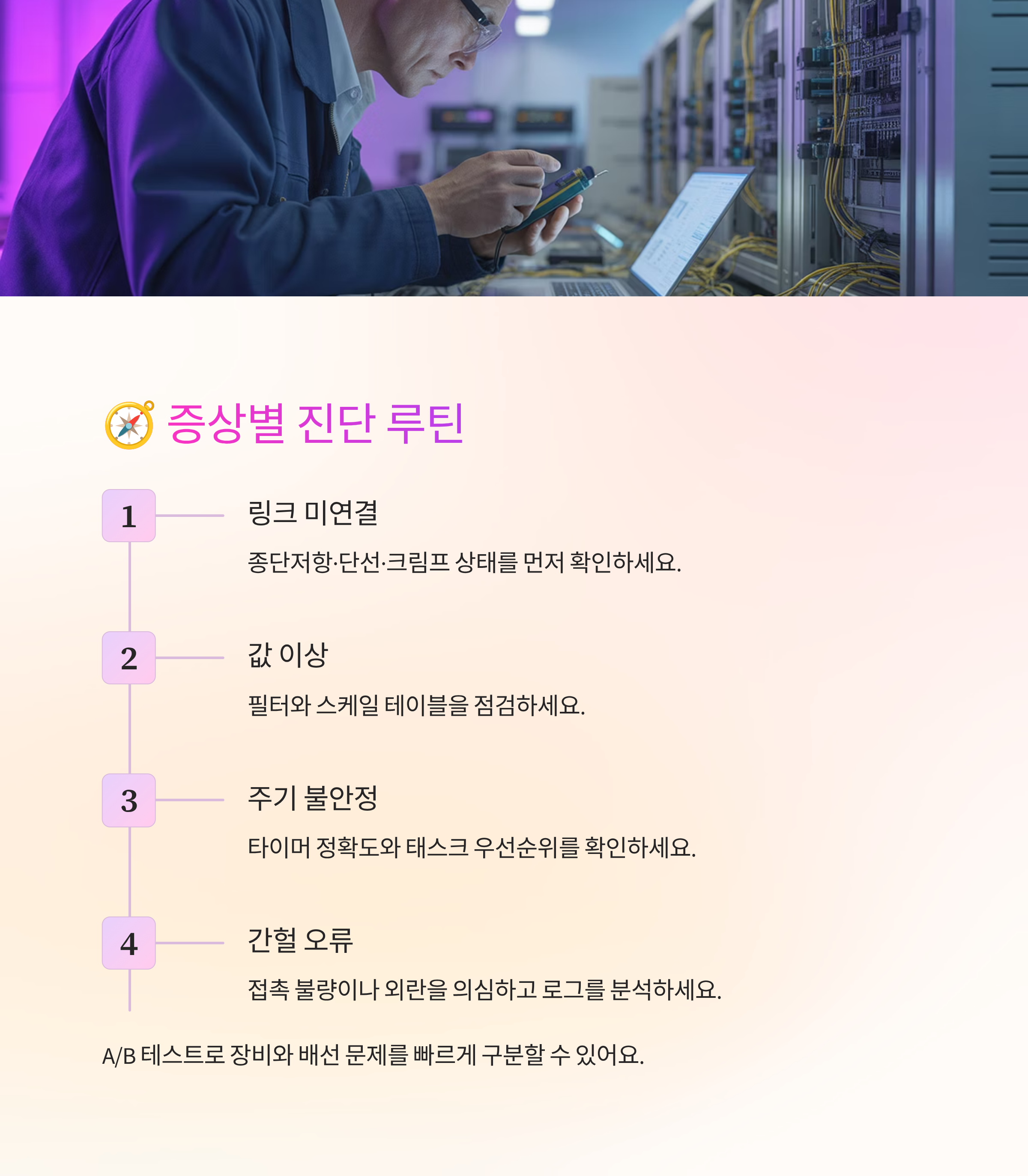

🧭 진단 루틴: 증상별로 순서만 고정해요

링크가 전혀 안 보이면 물리층부터 확인해요. 종단저항, 단선, 크림프 상태를 보고, 다음으로 비트레이트와 샘플 포인트를 점검해요. 프레임은 보이는데 값이 이상하면 필터·스케일 테이블을 먼저 의심해요. 주기 불안정은 타이머 정확도나 태스크 우선순위 문제일 때가 많아요.

간헐 오류는 접촉 불량이나 외란이 원인이에요. 로그에 에러 프레임이 몰리는 시간을 표시하고, 그 시간대의 부하 변동과 매칭해요. 온도 변화가 크면 초기화 루틴을 보강하고, 재연결 대기 시간을 지수 백오프로 바꾸면 회복이 빨라져요.

현장에서 장비를 바꿔 끼우는 A/B 테스트가 가장 빨라요. 포트만 바꿔도 증상이 따라오면 장비 문제에요. 반대로 케이블을 바꿨을 때만 해결되면 배선 문제죠. 이때 CANCONVERTER 의 내부 로그를 함께 저장하면 원인이 선명해져요.

---

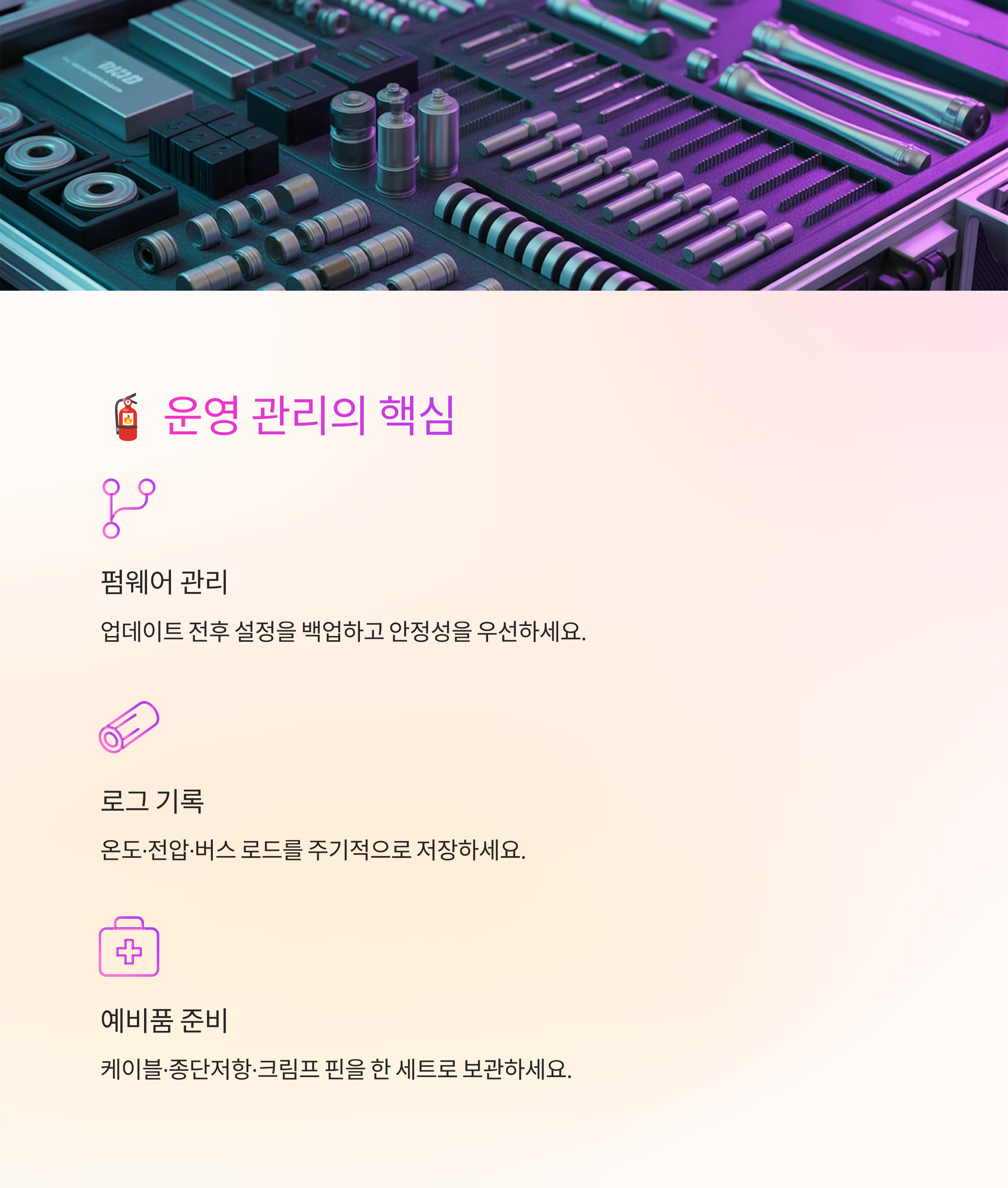

🧯 운영 팁: 업데이트와 로깅만 꾸준히 챙겨요

펌웨어 릴리스 노트는 버그 수정과 호환성 개선이 핵심이에요. 기능 욕심보다 안정성을 먼저 챙기고, 업데이트 전후 설정을 백업해 두면 돌이키기가 쉬워요. 설정 파일엔 속도, 필터, 매핑표 버전까지 함께 기록해요. 작은 습관이지만 다음 프로젝트에서 그대로 재사용하기 좋아요.

장기간 운전이면 온도·전압·버스 로드를 주기적으로 저장해요. 추세만 봐도 이상 징후를 빨리 잡을 수 있어요. 특히 CANCONVERTER 가 여러 네트워크를 중계한다면 각 링크별 로드와 에러 카운트를 분리해 보관해요. 문제 구간을 정확히 가리키는 데 큰 도움이 돼요.

예비품은 케이블과 종단저항, 크림프 핀까지 한 세트로 보관해요. 현장에 이 세트만 있으면 대부분의 장애는 30분 안에 가닥이 잡혀요.

---

통신은 결국 약속과 습관의 조합이더라고요. 배선과 속도, 종단저항을 지키고 변환기가 맡을 역할만 분명히 해두면 시스템은 조용히 돌아가요. 한번 기준을 세워두면 다음 장비를 들일 때도 시행착오가 확 줄어요. 오늘 정리한 흐름을 프로젝트에 그대로 얹어 보세요. 생각보다 간단하게 연결이 살아나고, 현장은 훨씬 여유로워질 거예요.

---

📌 이건 꼭 궁금하실 것 같아서요

Q. CAN FD 장치와 CAN 2.0 장치를 같이 써도 되나요?
A. 가능해요. 다만 FD 전용 구간은 별도 세그먼트로 나누고, 공통 구간은 2.0 속도로 맞춰 주세요.

Q. 종단저항은 언제 두 개를 넣어야 하나요?
A. 버스의 양 끝에만 120Ω 두 개가 필요해요. 중간 분기엔 넣지 않아요.

Q. 전원은 USB만으로 충분할까요?
A. 저전력 장비면 충분하지만, 현장 노이즈가 크면 별도 전원을 권해요.

Q. 로그는 어떤 형식이 관리하기 편한가요?
A. 타임스탬프 포함 CSV가 무난해요. 신호명 매핑표와 버전을 같이 남겨 두세요.

Q. 장시간 운전에서 가장 흔한 실수는 뭔가요?
A. 업데이트 후 설정 미검증이에요. 백업-업데이트-검증 순서를 습관화해 주세요.

---
