현미경 초점이 아슬아슬하고, 광학 부품 높이가 조금만 달라도 빛이 틀어지는 일이 많죠. 손으로 살짝 올리고 내리는 장비가 생각보다 까다롭게 느껴지는데, 알고 보면 몇 가지 기준만 잡으면 선택이 금방 정리돼요. 해상도, 스트로크, 허용 하중만 숫자로 맞춰도 세팅이 훨씬 수월해져요. 오늘은 실험대나 검사 장비에 자주 들어가는 수직 이동 스테이지를 고르고 설치할 때의 포인트를 차분히 정리해볼게요. 현장에서 바로 체크리스트로 쓰시기 좋게 풀어둘게요.
🔧 먼저 해상도와 스트로크를 숫자로 고정해요
초점 맞춤이 민감하다면 나사 피치와 드럼 게이지 눈금을 같이 봐요. 피치가 촘촘할수록 한 칸 이동이 작아지고, 마이크로미터 타입은 눈금 읽기가 편해요. 여기서 Z축수동스테이지 의 표기 해상도와 실제 체감 해상도는 다를 수 있어요. 손으로 조작할 때 미세 진동과 백래시가 겹치거든요. 그래서 목표 해상도보다 한 단계 높은 사양을 고르면 여유가 생겨요.
스트로크는 필요한 작업 높이에 20% 정도 여유를 더해 잡아요. 여행 거리가 길수록 기구가 길어지니, 상판 높이와 장착 공간도 함께 확인해요. 리프팅 타입은 같은 스트로크라도 유효 작업 공간이 넓어지는 장점이 있어요.
동시에 리미트 위치를 미리 정해두면 충돌을 줄일 수 있어요. 드럼 게이지의 0점과 실제 초점 위치를 한번 캘리브레이션해 두면 다음 세팅이 빨라져요. 생각보다 이런 기본기가 작업 효율을 확 끌어올려요.
⚖️ 허용 하중과 자세 안정성, 과소평가하면 고생해요
수직 하중은 정격보다 순간충격과 편하중을 더 신경 써요. 렌즈나 지그가 한쪽으로 치우치면 기울어짐이 생기고, 레일 마모가 빨라져요. 가능한 한 무게 중심을 스테이지 중앙에 두고, 높이가 높아질수록 상판을 넓혀 토션을 줄여요.
베어링 방식도 중요해요. 크로스 롤러는 정밀하고 튼튼하지만 비용이 올라가고, 볼 가이드는 저렴하고 움직임이 가벼워요. 반복 위치 정확도가 필요하면 프리로드가 조절되는 타입을 찾는 편이 안전해요. 진동이 있는 테이블이면 고무 아이솔레이터보다 저주파까지 잡는 공압식이 체감이 커요.
장비 무게가 애매하면 계측부터 해요. 실제 장착물과 케이블까지 얹은 상태로 수직 하중을 재서 여유치를 계산해요. 그리고 Z축수동스테이지 의 잠금 구조가 있는지 확인해요. 장시간 포커스 고정이 필요하면 브레이크가 큰 도움이 돼요.

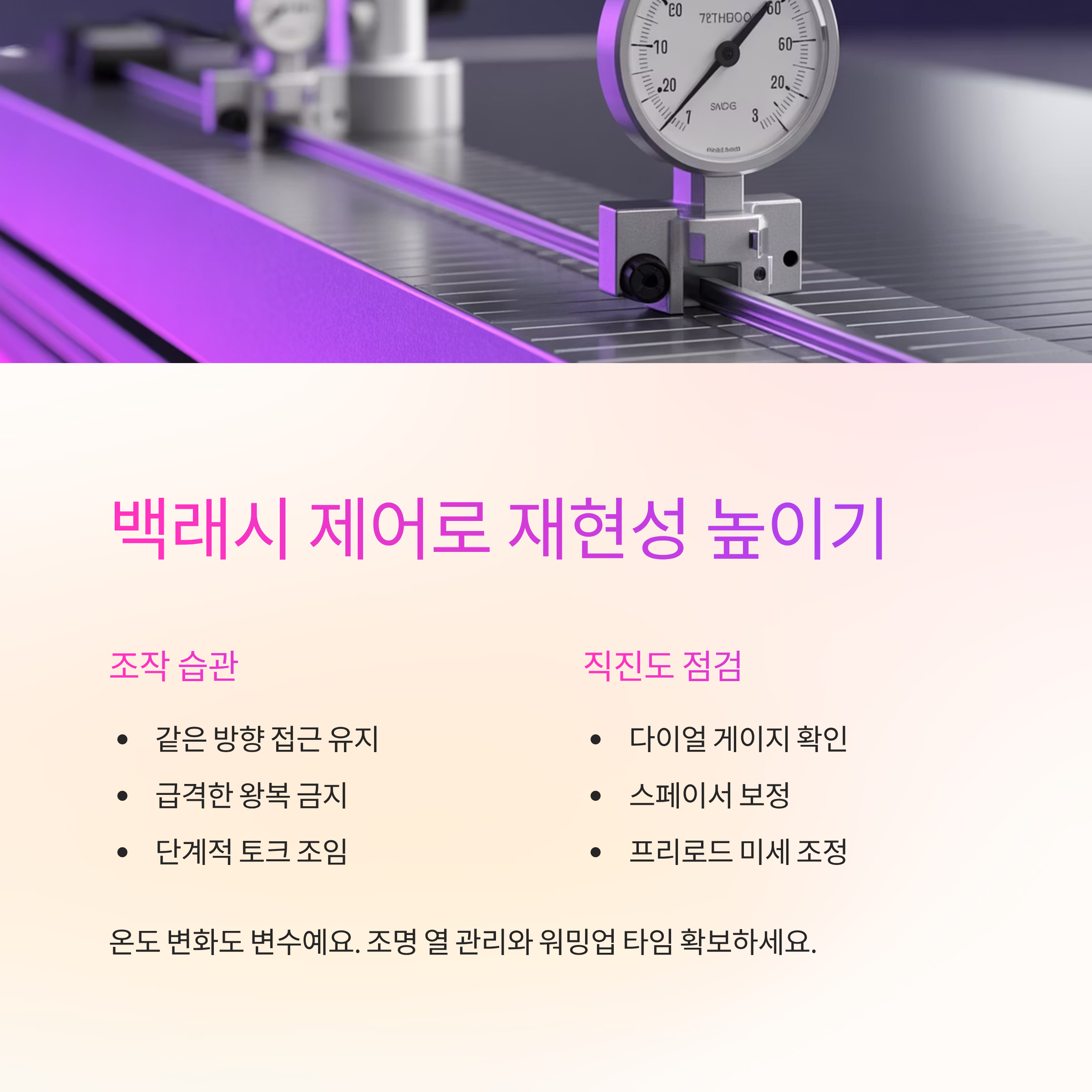

🧩 백래시와 직진도, 세팅에서 잡을 수 있어요
수동 조작은 방향을 바꿀 때 미세 유격이 생겨요. 같은 방향으로 접근하는 습관을 들이면 재현성이 좋아져요. 마이크로미터를 2~3칸 더 돌렸다가 돌아오는 걸 피하고, 끝에서 끝까지 급하게 왕복하지 않아요.
직진도는 상판에 다이얼 게이지를 대고 한눈에 확인해요. 한쪽에서만 튀면 장착면이 틀어진 거라 스페이서로 보정해요. 이때 Z축수동스테이지 의 고정 볼트 토크를 단계적으로 올려 균일하게 눌러주면 비틀림이 줄어요. 가이드 레일의 프리로드를 살짝 조이는 것만으로도 흔들림이 크게 줄 때가 있어요.
높은 배율 작업이면 온도 변화도 변수예요. 조명 열로 상판이 따뜻해지면 초점이 살짝 떠요. 방열판이나 저발열 조명을 쓰고, 워밍업 타임을 잡아두면 안정돼요.

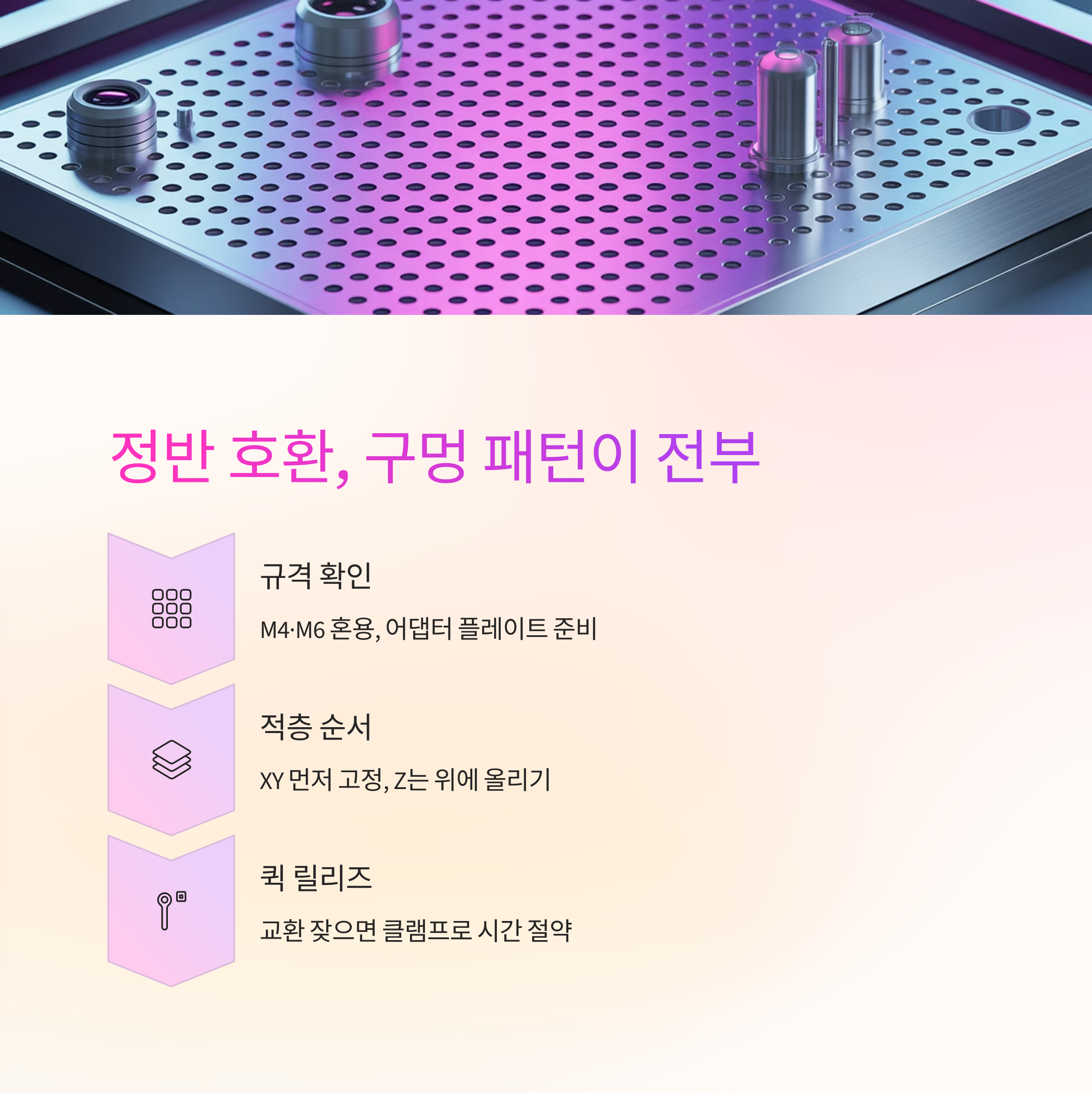

🔩 정반·브레드보드와의 호환, 구멍 패턴이 핵심
장착은 규격 구멍 간격만 맞으면 절반은 끝나요. M4·M6 혼용이 많은데, 어댑터 플레이트 하나면 깔끔히 호환돼요. 상판 패턴이 달라도 슬롯형 홈이 있으면 위치를 미세 조정하기 쉬워요. 무엇보다 Z축수동스테이지 아래쪽 체결면이 평탄해야 직진도가 유지돼요. 브레드보드가 오래됐다면 뒤집어 평평한 면을 골라 쓰는 것도 좋아요.
광학테이블이라면 스테인리스 스페이서를 써서 높이를 일정하게 맞춰요. 여러 스테이지를 적층할 때는 XY 먼저 고정하고, 그 위에 Z를 올리는 순서가 흔들림을 줄여요. 케이블 트레이를 옆으로 빼면 조작 시 간섭이 적어요.
교환이 잦다면 퀵 릴리즈 클램프가 시간을 많이 아껴줘요. 바꿔 끼운 뒤엔 항상 0점 재설정을 루틴으로 넣어두면 실수가 줄어요.

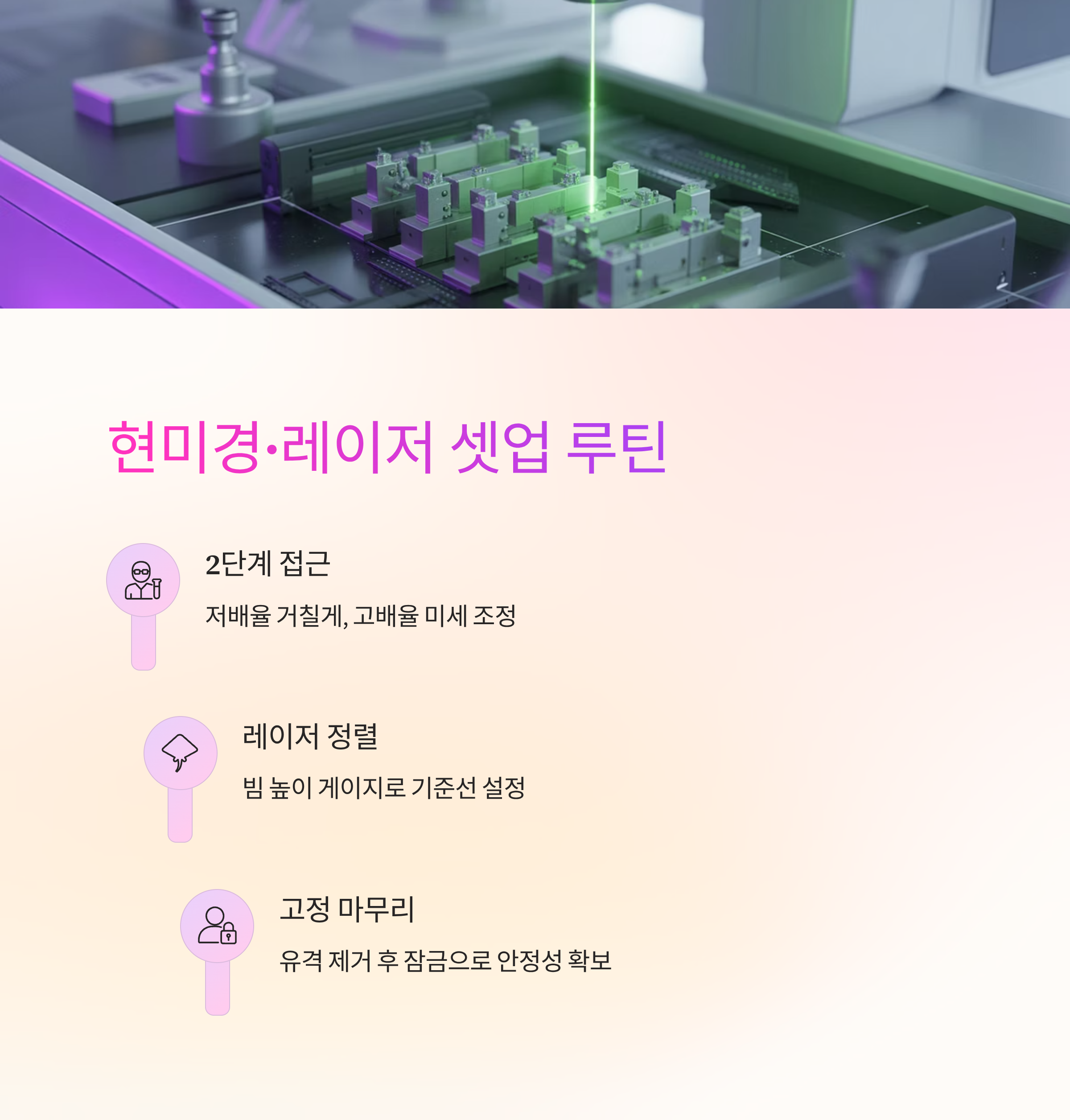

🧪 현미경·레이저 셋업, 초점 루틴만 정하면 쉬워요
먼저 관찰 배율과 작업 간격을 정해요. 저배율에서 거칠게 맞추고, 고배율로 바꿔 미세 조정하는 2단계 접근이 시간 대비 효율이 좋아요. 표면이 반짝이면 조명 각도를 살짝 비틀어 콘트라스트를 확보해요.
레이저 정렬은 빔 높이 게이지를 써서 기준선을 만들어요. 타깃을 따라 Z를 조금씩 올리고 내리며 반사점을 최소로 맞추면 끝이에요. 반복 작업이면 게이지 블록으로 기준 높이를 물리적으로 만들어두면 편해요.
이때 상판 양옆에 스토퍼를 달아 좌우 흔들림을 막아 두면 좋아요. 길게 작업할 땐 손 피로가 누적돼 과조작이 나오거든요. 마지막엔 Z축수동스테이지 를 살짝 아래로 당겨 헐거운 유격을 없애고 잠금까지 걸어두면 다음 시작이 한결 안정적이에요.

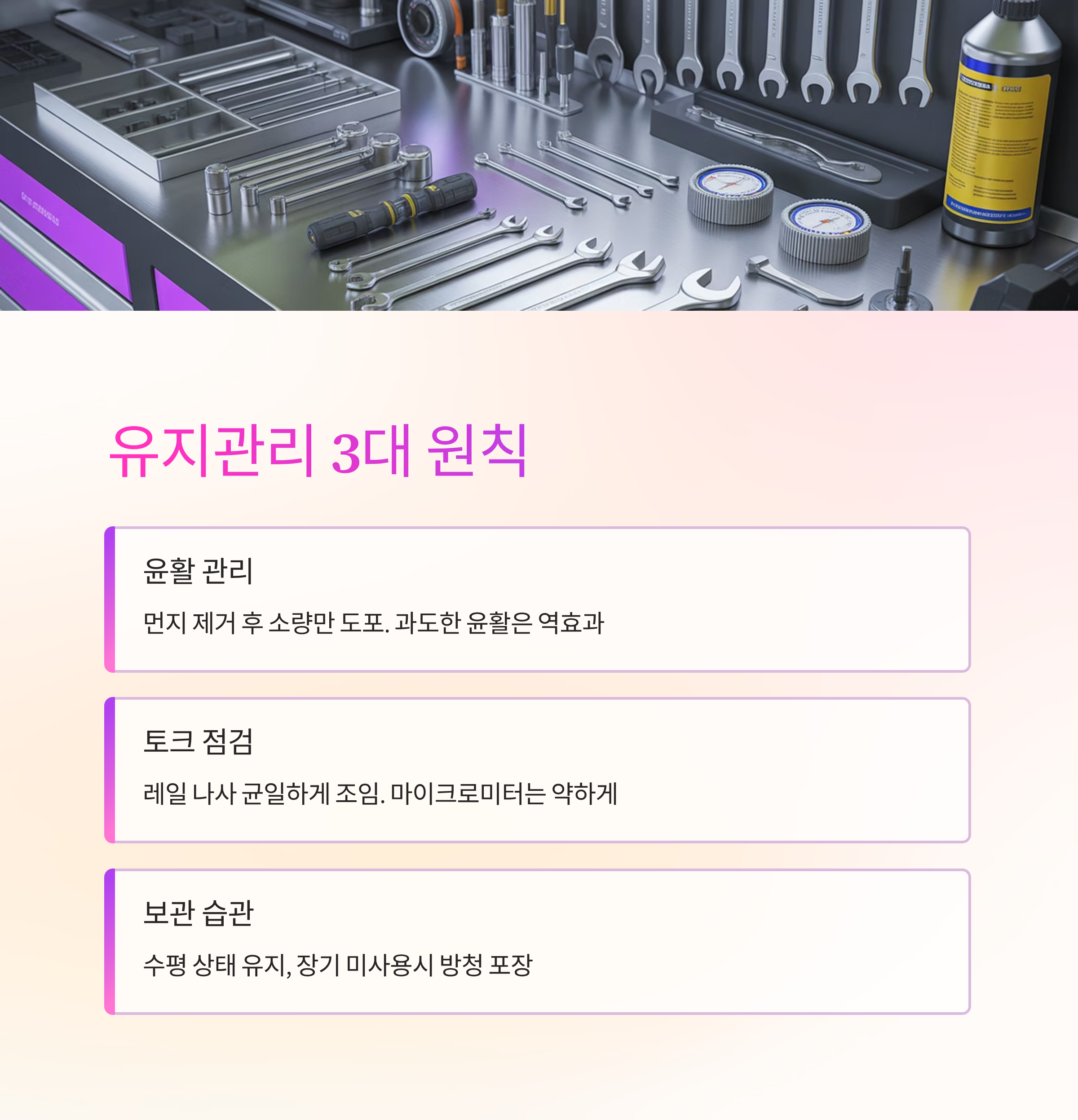

🧰 유지관리, 윤활·청결·토크만 챙기면 오래가요
먼지와 잔기름이 쌓이면 조작감이 갑자기 무거워져요. 마른 천과 에어로 먼저 먼지를 털고, 제조사 권장 윤활제를 소량만 바르세요. 과도한 윤활은 더러움만 끌어들여요. 나사 보호 캡을 씌워 손때 유입을 막는 것도 도움이 돼요.
주기적으로 레일 나사를 확인해 토크를 균일하게 맞춰요. 흔들림이 느껴지면 즉시 점검해요. 특히 Z축수동스테이지 의 마이크로미터 고정 나사는 너무 세게 조이지 않게 주의해요. 바늘땡김이 생기면 해상도가 떨어져요.
보관은 수평 상태에서 하고, 장기간 미사용 땐 방청 포장을 해두면 좋아요. 사용 전 워밍업처럼 몇 번 왔다 갔다 움직여 윤활을 고르게 퍼뜨리면 감이 부드러워져요.
높이 조절만 정확해도 작업 흐름이 거짓말처럼 부드러워지더라고요. 몇 가지 기준을 숫자로 고정해두고, 설치와 유지관리 루틴만 만들면 현장에서 흔들릴 일이 확 줄어요. 오늘 정리한 체크포인트를 손에 익히면 장비가 조용히 제 역할을 해줘요. 다음 번 셋업도 복붙하듯 빠르게 끝나고, 집중해야 할 일에 에너지를 온전히 쓰실 수 있을 거예요.

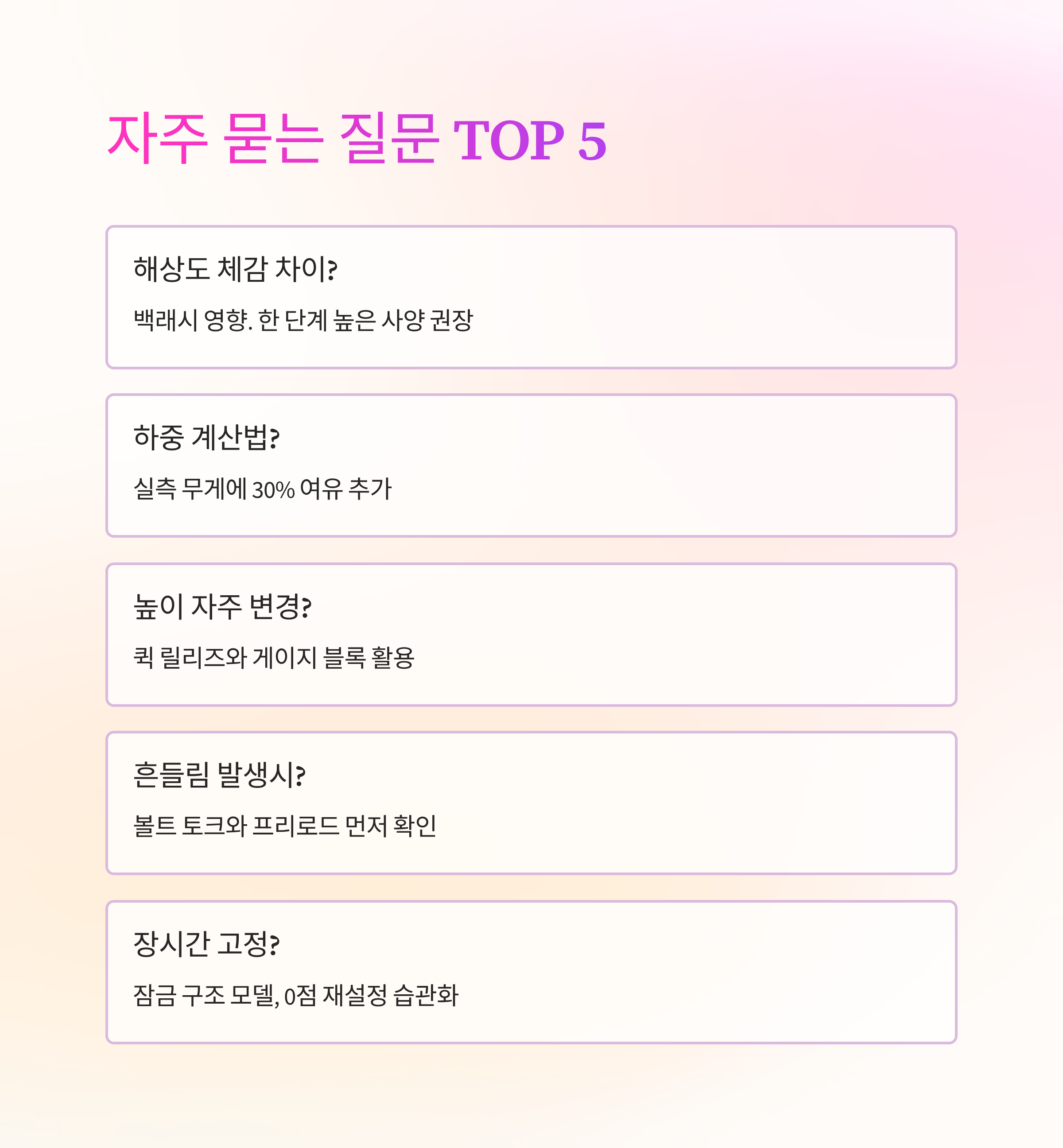

🧠 알고 가면 훨씬 수월해요
Q. 해상도 표기와 실제 체감이 다른 이유가 뭘까요?
A. 손 조작 진동과 백래시 영향이 커서예요. 목표보다 한 단계 높은 사양을 권해요.
Q. 수직 하중 계산이 어렵습니다. 어떻게 잡을까요?
A. 실제 장착물 무게를 재고 30% 여유를 더하세요. 편하중이면 상판을 넓혀 토션을 줄여요.
Q. 현미경과 높이가 자주 바뀌어요.
A. 퀵 릴리즈와 게이지 블록을 준비해 기준 높이를 물리적으로 만들어 두면 빨라요.
Q. 흔들림이 느껴질 때 처음에 뭘 보나요?
A. 고정 볼트 토크와 레일 프리로드를 먼저 확인해요. 장착면 평탄도도 함께 봐요.
Q. 장시간 고정이 필요한데 조작이 풀려요.
A. 잠금 구조가 있는 모델을 선택하고, 잠금 후 0점 재설정을 습관화해 주세요.
