직선 가이드를 처음 고르다 보면 형번과 옵션이 끝도 없이 나오죠. 폭, 길이, 하중, 예압, 씰… 용어부터 버거워서 대충 맞추다 보면 조립 후 미세 떨림이나 수명이 확 줄어드는 일이 생겨요. 알고 보니 하중 방향과 예압만 제대로 잡아도 절반은 해결이더라고요. 레일 가공면과 볼트 토크, 윤활 주기까지 기본만 챙기면 설치도 생각보다 간단하게 끝나요. 아래 순서대로 핵심만 정리해 둘게요. 이 정도만 익혀도 현장에서 선택과 세팅이 훨씬 수월해져요.

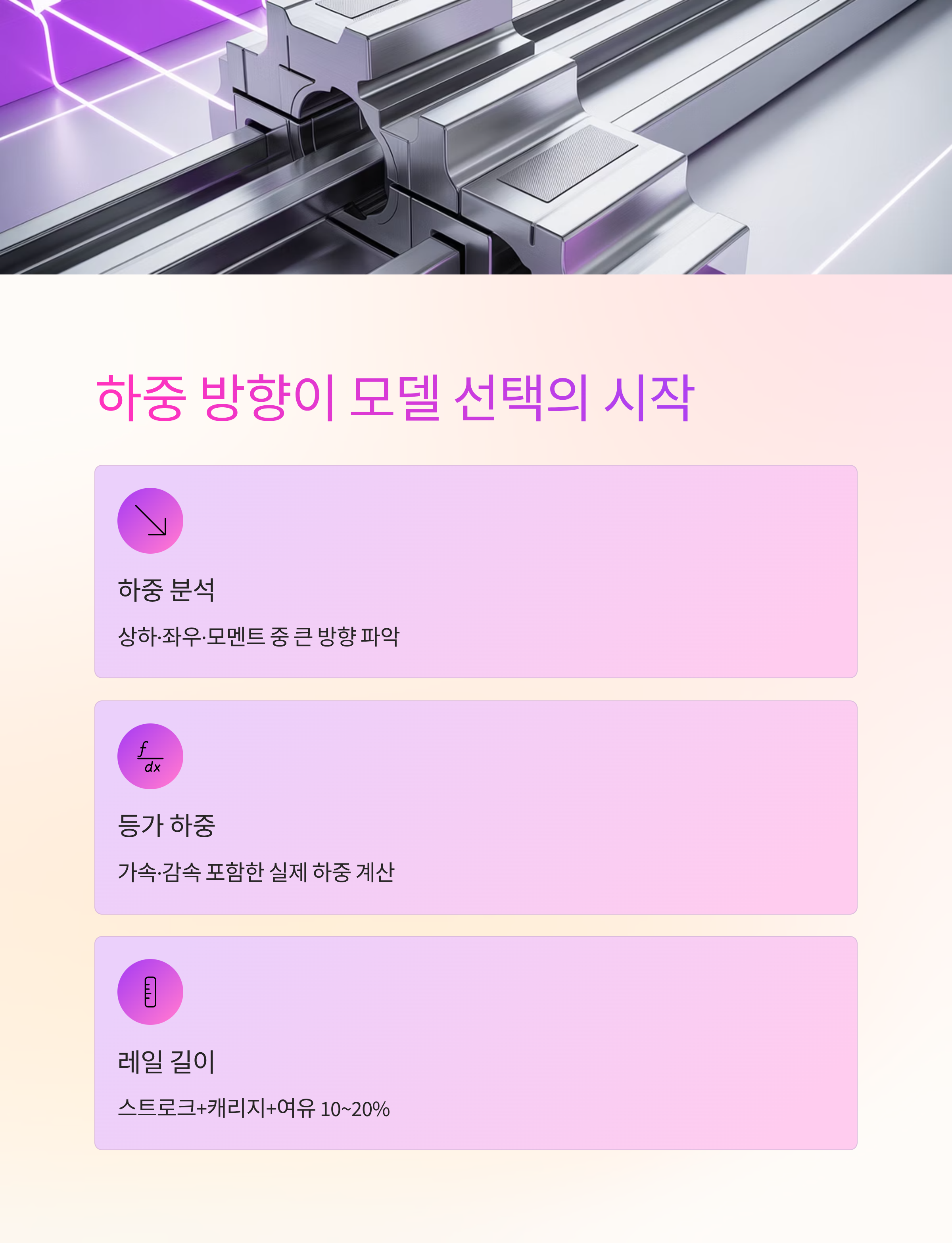

🧭 하중 방향부터 정하면 모델이 금방 좁혀져요
캐리지에 작용하는 하중이 상하·좌우·모멘트 중 어디가 큰지 먼저 판단해요. 상하 하중이 크면 폭 넓은 타입이, 모멘트가 크면 길이가 긴 타입이 유리해요. 여기서 THKLMGUIDE 카탈로그의 정격 하중 표를 그대로 믿기보다 실제 가속·감속을 포함한 등가 하중을 계산해 보시면 선택이 훨씬 명확해져요. 반복 위치 정확도가 핵심이면 예압을 한 단계 높이고, 장거리 왕복이면 마찰을 낮추는 쪽이 안전해요.
레일 길이는 스트로크+캐리지 길이+여유 10~20%로 잡아요. 볼트 간격은 규격표의 최대 간격보다 촘촘히 두면 비틀림이 줄어요. 두 줄 레일이라면 평행도 공차를 욕심내기보다 기준면 한쪽만 먼저 완벽히 잡는 편이 설치가 쉬워요.
가이드 보호를 위해 더스트 씰과 엔드캡을 기본으로 고려해요. 절삭분이 날리는 현장에선 메탈 스크레이퍼 옵션을 추가하면 수명이 확 달라져요.
🎯 예압 선택, ‘딱 맞음’보다 ‘여유’가 장비를 살려요
예압은 흔들림을 줄이는 대신 마찰과 발열을 올려요. 고배율 검사처럼 진동이 치명적이면 중·고예압을, 고속 이송이면 저예압을 우선해요. 기계 강성이 낮은 구조라면 과한 예압이 오히려 변형을 키울 수 있어요. 장비 강성과 함께 보셔야 해요.
조립 전엔 캐리지 슬라이드를 손으로 천천히 밀어 감각을 확인해요. 일정한 저항으로 부드럽게 움직여야 해요. 뻑뻑한 구간이 있다면 레일 평행도나 볼트 토크 불균형을 먼저 의심해요. 토크렌치로 중앙→끝 순서로 서서히 올리면 편차가 줄어요.
현장에서 예압을 바꾸긴 어려워요. 그래서 초기에 샘플을 받아 테스트 지그에서 비교해 보는 게 가장 안전해요. 특히 THKLMGUIDE 의 예압 등급이 서로 다른 캐리지를 섞어 쓰면 움직임이 들쭉할 수 있어 동일 등급을 세트로 맞추는 걸 권해요.
🧱 설치면 가공과 볼트 토크, 기본기가 품질을 좌우해요
레일은 결국 설치면을 따라가요. 따라서 기준면 가공이 전부라고 봐도 과하지 않아요. 면 거칠기와 직진도를 먼저 확보하고, 버튼 볼트 대신 체결용 육각 소켓을 권해요. 좌우 레일 간 평행도는 게이지 블록과 다이얼 게이지로 실측하며 올라가면 실수가 줄어요.
볼트 체결은 중앙에서 바깥으로, 얇은 베이스면은 나사 간격을 더 좁혀요. 이때 THKLMGUIDE 캐리지의 기준면을 레일 측 기준면에 가볍게 밀착한 상태에서 고정하면 직진도가 잘 나와요. 토크는 규격의 80%에서 시작해 백래시와 구름감으로 미세 조정해요.
레일 끝단에는 스토퍼를 설치해 과주행을 막아요. 리미트 스위치를 캐리지에 가까이 달아 충돌을 예방하면 낭비를 줄일 수 있어요.
🛢 윤활 전략: 과하면 오염, 모자라면 수명 저하
윤활은 정기·정량이 핵심이에요. 저속·고하중이면 점도 높은 그리스를, 고속 이송이면 저점도 유를 고려해요. 무엇보다 THKLMGUIDE 캐리지에 장착 가능한 미니 윤활 유닛을 쓰면 작업자가 바뀌어도 품질이 일정해져요. 자동 급지가 어렵다면 주행거리 기준으로 교체 주기를 딱 정해두면 실수가 줄어요.
분진이 많은 환경은 실을 과하게 바르면 오히려 연마제가 돼요. 얇게 도포하고, 씰 상태를 주기적으로 확인해요. 수분이 많은 라인은 방청 성능이 있는 제품을 고르는 편이 안전해요.
초기 런인 단계에서 왕복 몇 백 회를 저속으로 돌려 구름흔을 잡아주면 이후 소음과 마모가 눈에 띄게 줄어요. 윤활 캡은 항상 닫아 두고, 누유가 보이면 즉시 닦아 다시 양을 조정해요.
🧪 정밀도 검증, 숫자로 확인하면 논쟁이 끝나요
이송 정확도는 눈으로 보지 말고 측정으로 남겨요. 다이얼 게이지로 반복 위치 정밀도를 찍고, 레이저 변위계가 있으면 직선도까지 확인해요. 온도 변화가 크면 결과가 요동치니 측정은 동일 조건에서만 진행해요.
가감속 중 진동이 보이면 가이드가 아니라 구동계 문제가 많아요. 커플러 편심, 볼스크루 프리로드, 서보 튜닝을 같이 보세요. 정밀 작업은 스테이지 전체의 고유진동수도 체크해야 해요. 테이블 강성이 낮으면 방진대나 브레이스를 보강해요.
검증 기록은 형번·예압·윤활 정보를 함께 저장해요. 특히 THKLMGUIDE 세트를 여러 라인에 나눠 쓰면 각각의 데이터가 있어야 트러블슈팅이 빨라져요. 데이터가 쌓이면 다음 선택이 훨씬 쉬워져요.
🧰 유지보수, 작은 습관이 수명을 늘려줘요
정지 상태가 길면 시작 순간 마찰이 커져요. 하루 시작에 저속 왕복 몇 회를 루틴으로 넣어 윤활막을 살려요. 방진 브러시는 주기적으로 교체하고, 레일 위 공구 방치만 금지해도 스크래치 사고가 확 줄어요.
이상 소음이 들리면 즉시 정지하고 이동 구간을 나눠 점검해요. 특정 구간만 거칠면 설치면 이물이나 볼 손상일 가능성이 커요. 이때 THKLMGUIDE 캐리지를 다른 레일과 교차 테스트해 원인을 분리하면 판단이 빨라져요. 소음이 전체 구간이면 윤활 부족이나 과예압을 먼저 의심해요.
부품 교체 시엔 동일 형번과 예압 등급을 정확히 맞춰요. 비상용으로 캐리지 1개, 엔드씰 세트, 윤활 키트를 예비로 두면 다운타임을 크게 줄일 수 있어요.
직선 가이드는 결국 ‘기본기+기록’이 전부더라고요. 하중과 예압을 차분히 정하고, 설치면과 윤활만 꾸준히 챙기면 장비가 조용히 일해줘요. 한 번 기준을 세워 두면 다음 설계나 라인 이식도 생각보다 가벼워지고요. 오늘 정리한 순서를 체크리스트로 만들어 팀과 공유해 보세요. 시행착오가 줄고, 결과가 꾸준히 일정해질 거예요.
🧠 알고 가면 훨씬 수월해요
Q. 예압을 높이면 무조건 정밀도가 좋아지나요?
A. 흔들림은 줄지만 마찰·발열이 늘어요. 이송 속도와 강성에 맞춰 적정값을 고르세요.
Q. 레일 평행도는 어느 정도가 적당할까요?
A. 카탈로그 권장치 이내면 충분해요. 과도하게 좁히려다 가공비만 늘 때가 많아요.
Q. 분진 환경에서 수명 늘리는 간단한 방법이 있을까요?
A. 메탈 스크레이퍼와 더스트 씰을 기본으로 넣고, 윤활은 얇게 자주가 좋아요.
Q. 윤활 주기는 어떻게 정하나요?
A. 주행거리 기준이 가장 실용적이에요. 속도·하중에 따라 시험값을 잡아 문서화하세요.
Q. 캐리지만 먼저 교체해도 괜찮을까요?
A. 가능하지만 같은 등급·형번으로 맞추세요. 레일 마모가 심하면 세트 교체가 안전해요.
